こんにちはかっつーです。
納車されてから初めての週末を迎えました。
本日はあいにくの雨でしたが豊川市の実家に戻ってでしたがデジタルルームミラーと360°ドラレコの取り付けをしました。
スイスポオーナーの方たちの声を聞いていると後方の視界が狭いという意見を耳にします。
実際に1週間乗ってみましたが確かに狭い（笑）
前車のN-ONEもデジタルルームミラーだったこともあって今回取り付けることにしました。
あと、側面からの事故と駐車監視機能が欲しかったのでどうせなら一緒にやってしまえということで360°のドラレコも取り付けました。
購入したのはこちら。
360°ドラレコを一緒に取り付けるということで録画機能のないタイプにしました。
https://www.keiyoeng.co.jp/product/an-dm003
商品のリンクを張っておきます。

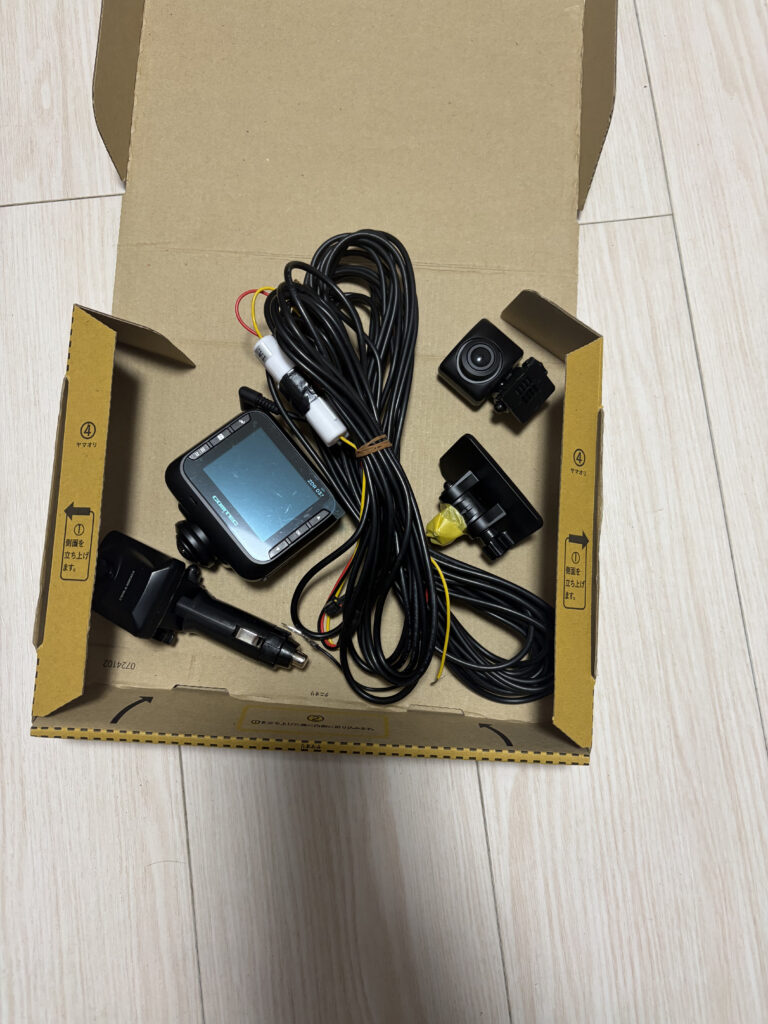

ドラレコの方はケチってフリマアプリで購入。
すでに前のオーナーがケンウッドのナビ連動のフロントカメラのドラレコをつけていたので中古でも十分かなと。
https://www.e-comtec.co.jp/0_recorder/zdr037.html
一番欲しかったのは駐車監視機能なので半額の型落ちでもいいかという判断です。
デジタルルームミラーはシガーソケットから電源を取るタイプでしたがシガーソケットにはすでにGPSレシーバーがささっているので今回はドラレコの電源を取るついでにACC電源を増設。
https://www.amon.jp/products2/detail.php?product_code=3480

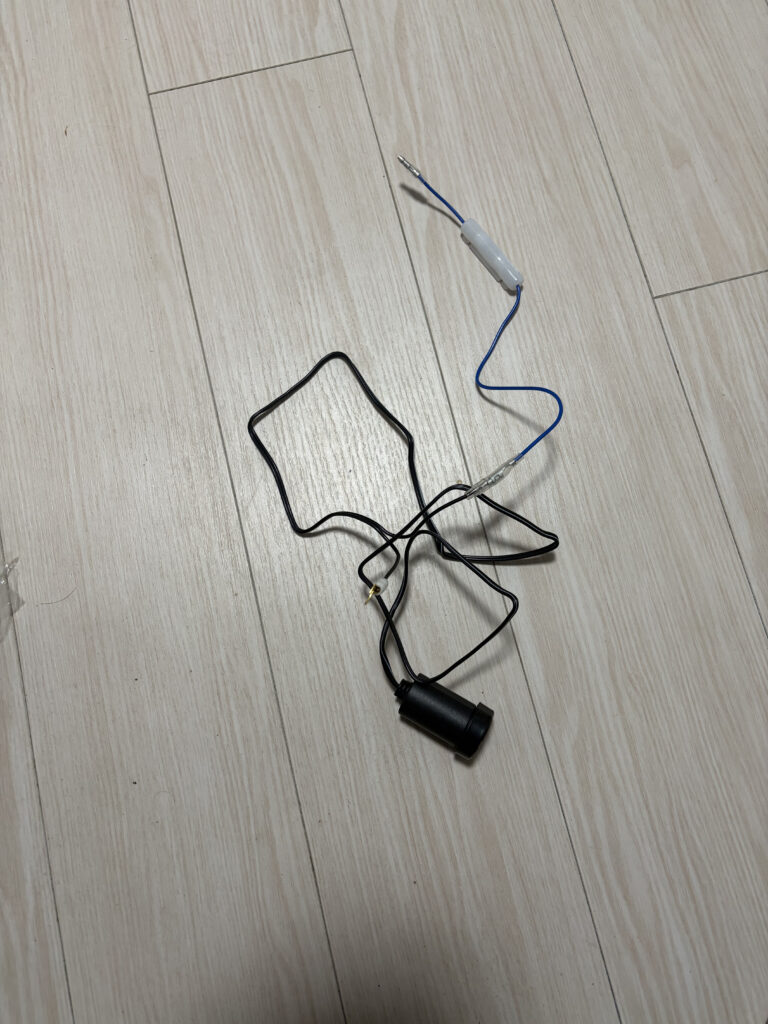

安心安全のエーモンさんのソケットを購入。

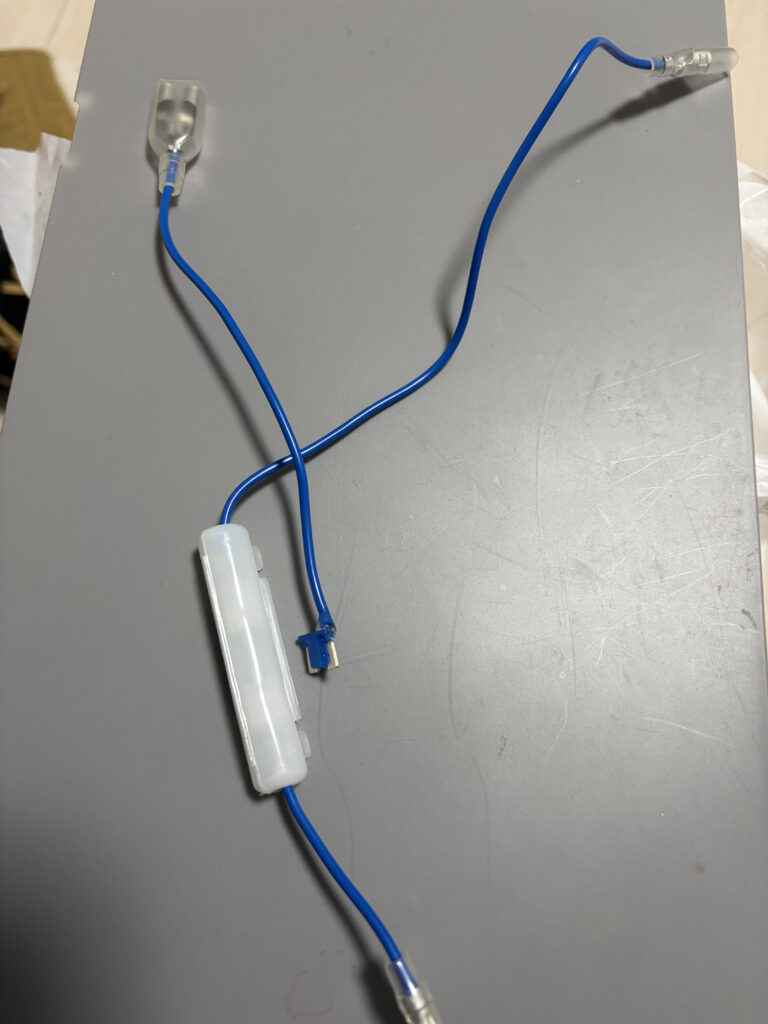

今回はヒューズボックスから電源を取り出すことにしたので分岐用の端子をACC側に取り付けました。
https://www.amon.jp/products2/detail.php?product_code=3363
プライムセールで800円くらいで購入できたので新たに端子を買うことなく取り付けすることが出来ました。
ヒューズボックスは助手席の足元あたりにあったのでグローブボックスを外してヒューズボックスからACC電源と常時電源を取り出し。
グローブボックスの外し方はYouTubeなどでたくさん出ていたので簡単に取り外すことが出来ました。
ボックスの真ん中と端に力を入れて引っ張るだけです。

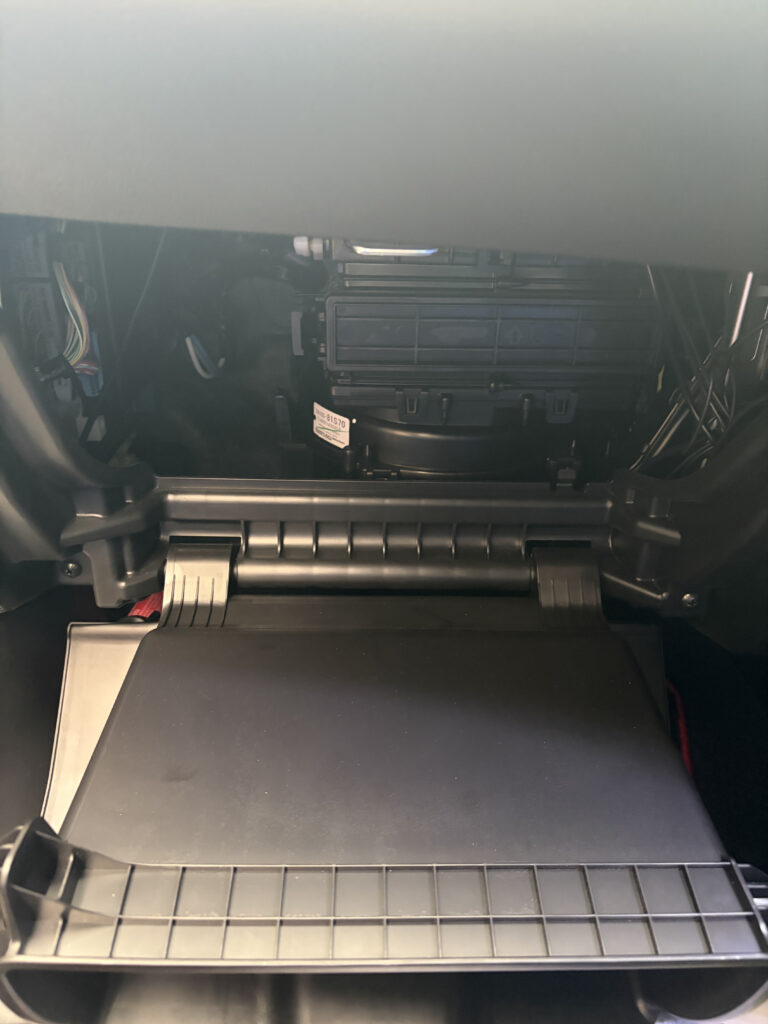

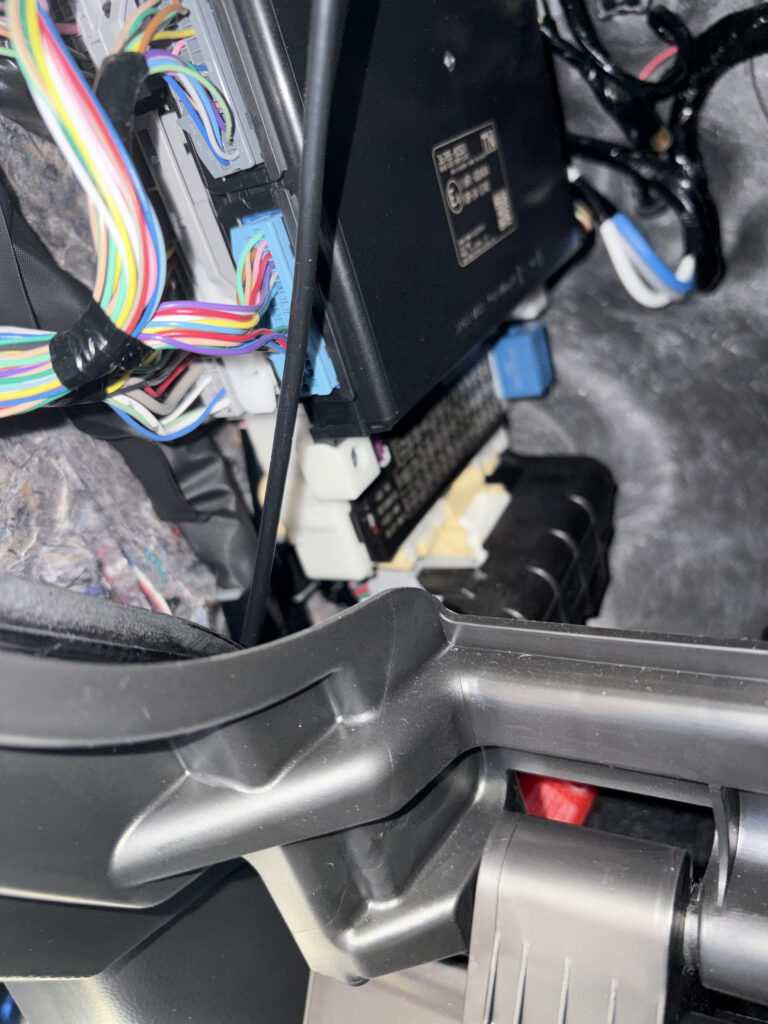

グローブボックスを外すとすぐにヒューズボックスを発見。

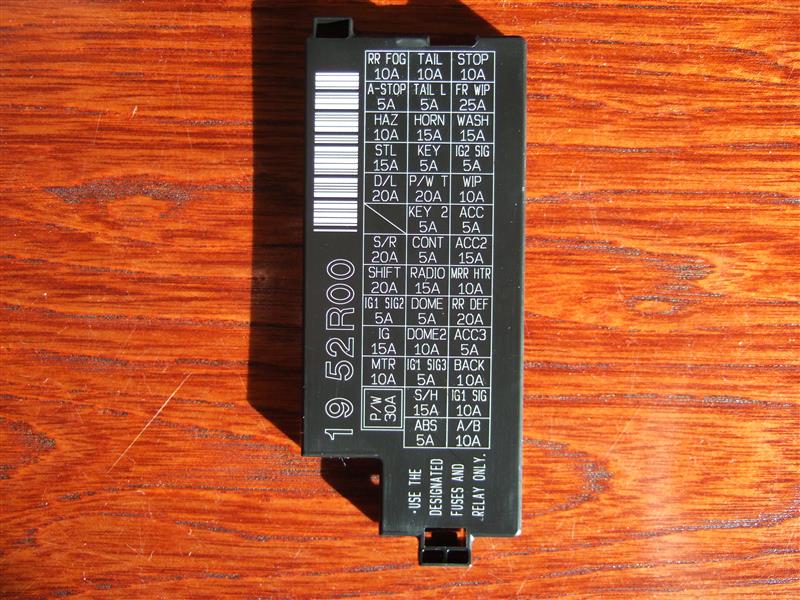

今回はACC電源はACC2 15Aから常時電源はDOME ５Aから取ることにしました。
ラジオペンチ等でついているヒューズを外して検電テスターを使用して確認。
常時電源はエンジンがOFFでも常に通電してる電源、ACC電源はキーをONにしたときに通電する電源です。
上下どちらが通電しているかも確認しておきます。
通電が確認できた方に配線がはんだ付けされている向きで常時電源とACC電源を取り出すためのヒューズをそれぞれさします。
ヒューズをさしたら増設するシガーとドラレコのアースを適当なボディの金属部分化から取ります。

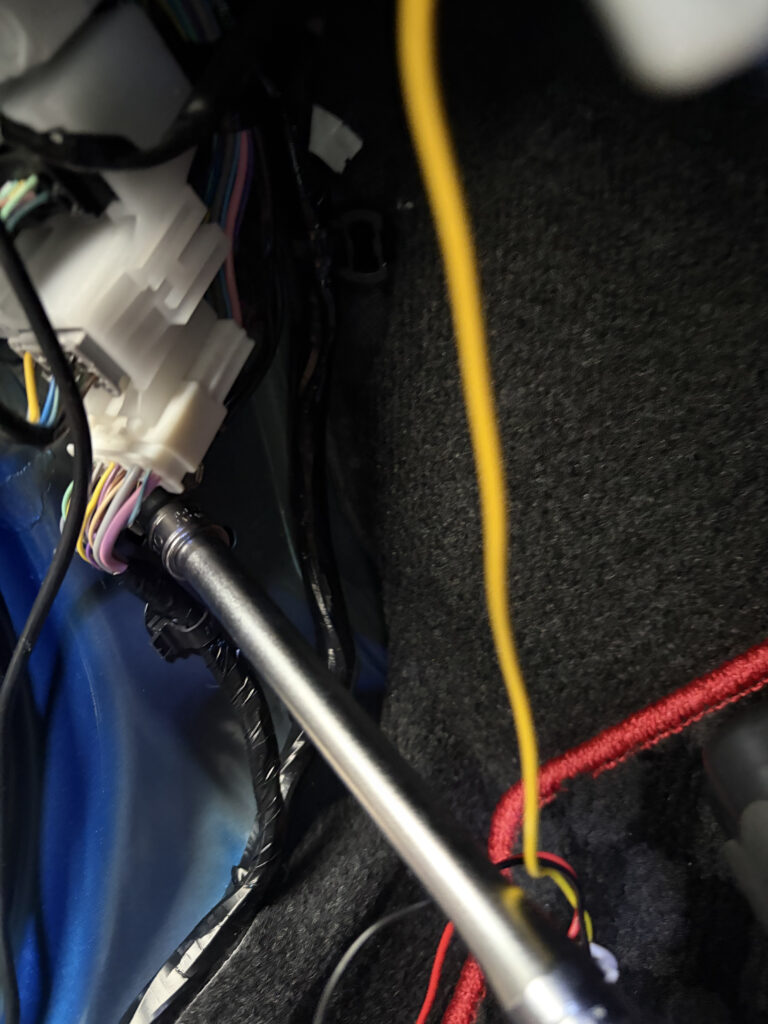

ヒューズボックスの近くに10ミリの六角ボルトでほかのアースが止まっていたのでここから一緒に撮りました。

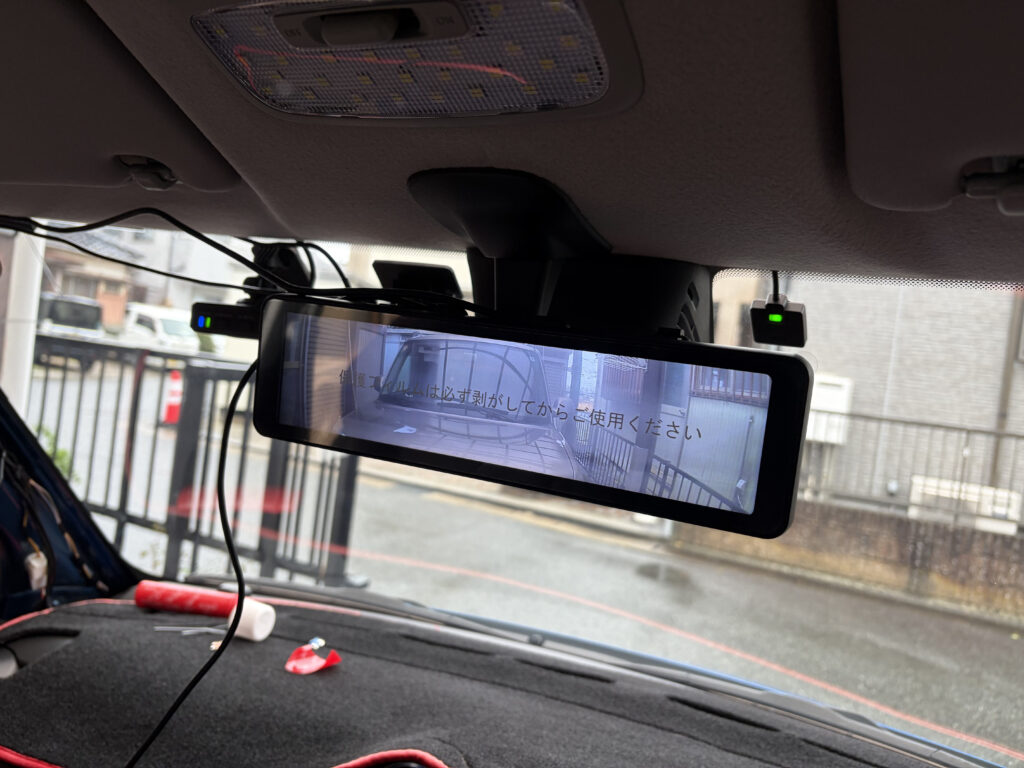

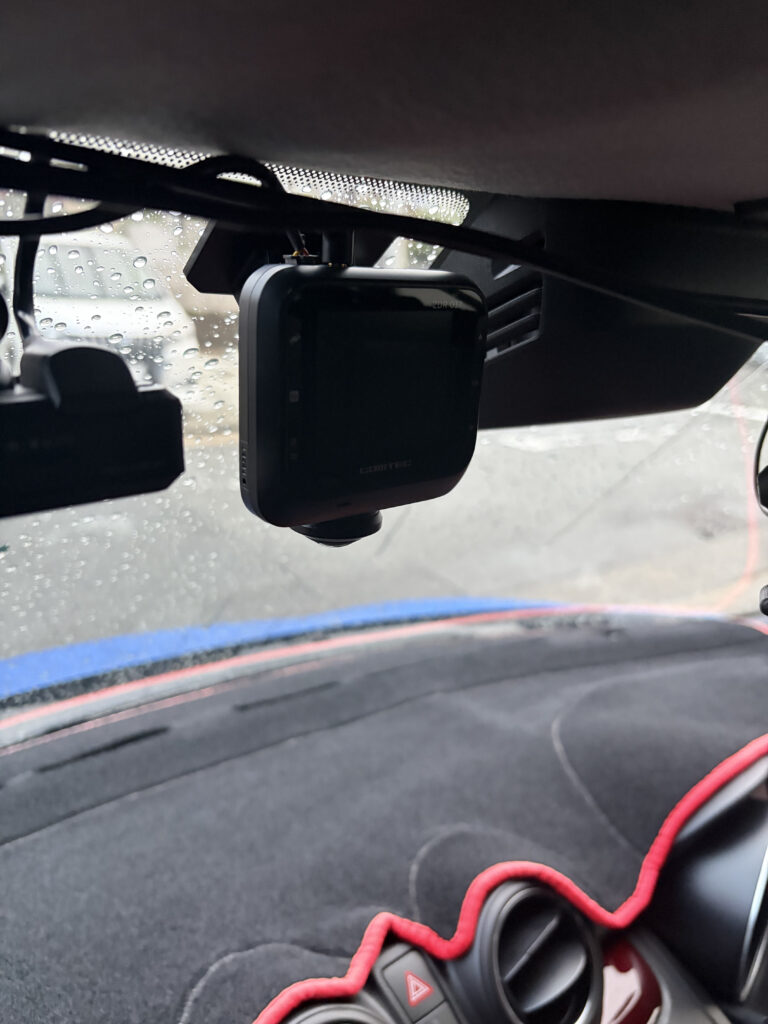

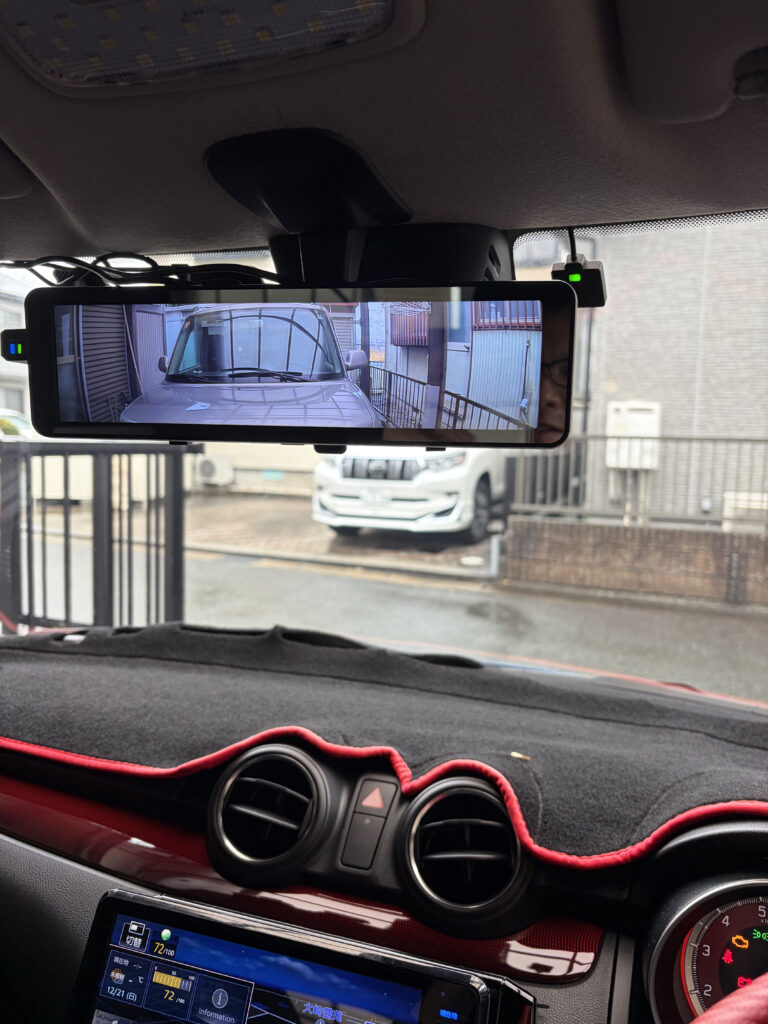

ドラレコとミラーをいい位置に取り付けて動作の確認をします。
動作の確認が出来たらリアカメラの配線ですが多くの方がおっしゃるようにこの作業が一番大変でした。
ウェザーゴムを外してその間にカメラの配線を入れて車両の後方に入れていきます。
ウェザーゴムは手で簡単に外れました。（写真撮り忘れた…）

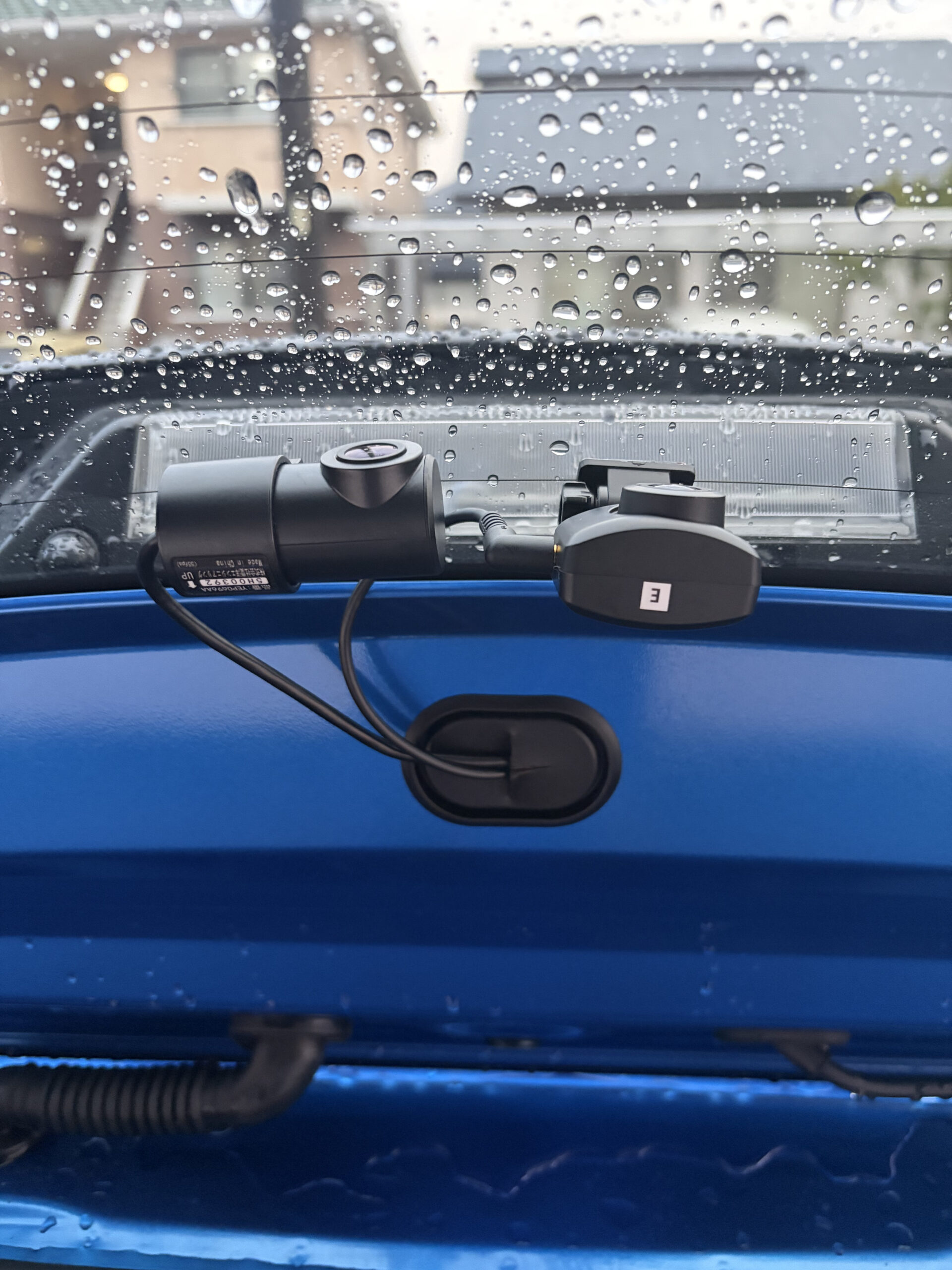

リアハッチに伸びてる蛇腹に配線を通しグロメットに切れ込みを入れカメラを取り付け。
蛇腹に配線を通す作業が大変ですがAmazonなどでリアカメラ取付のステーが安価で打っているようなのでそちらを使えば蛇腹を通す作業とグロメットを加工する作業が省略できます。
リアカメラの取り付けと配線が終わったら逆の手順で元の状態に戻して作業終了です。

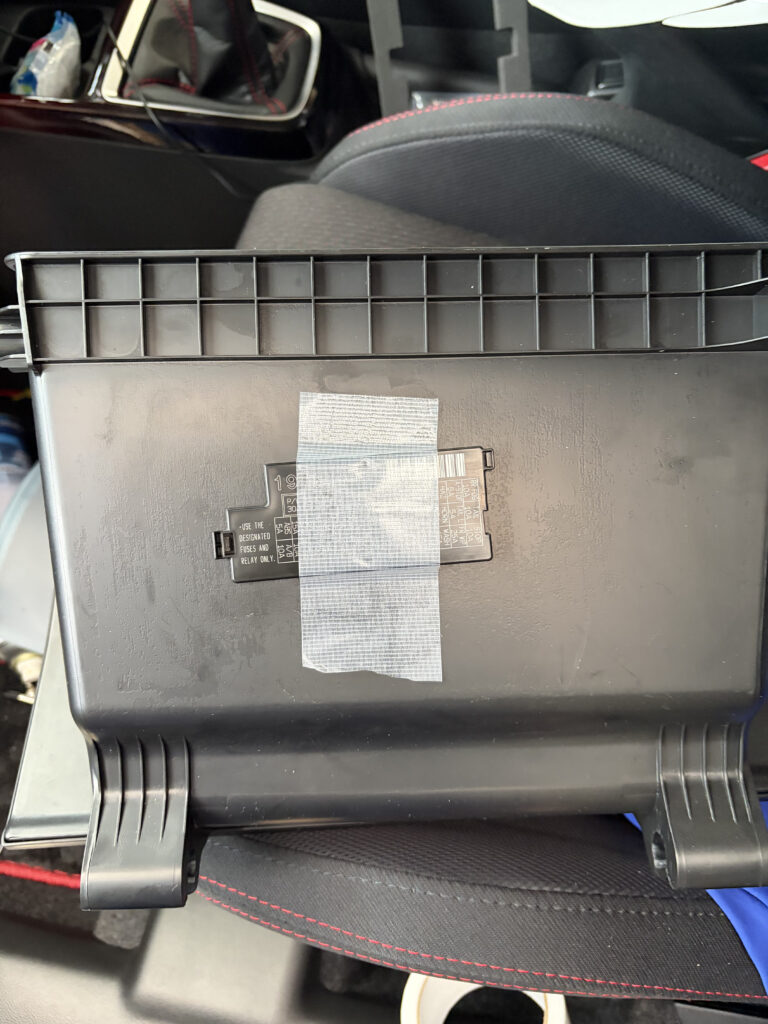

ヒューズボックスの蓋ははまらなくなるのでグローブボックスの背面に養生テープで貼り付けておきました。
素人作業で1.5ｈほどで完了。
後方も見やすくなり運転時のストレスも軽減できました。
次回はハザードスイッチの増設をする予定です。
